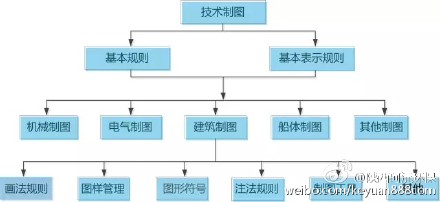

在我國關于技術制圖有著成套的體系，看看都包括什么吧：

在技術制圖體系中，對于技術制圖各方面都進行了約定，主要包括：

畫法規則：投影法、圖線、圖樣畫法（視圖、剖視圖和斷面圖、剖面區域的表示法、指引線和基準線的基本規定）、簡化表示法等；

圖樣管理規則：標題欄、明細欄、復制圖的折疊方法、對縮微復制原件的要求；

配置規則：包括通用術語、圖紙幅面和格式、比例、字體、圖形符號表示規則；

CAD制圖規則：CAD通用技術規范、CAD工程制圖規則、CAD文件管理；

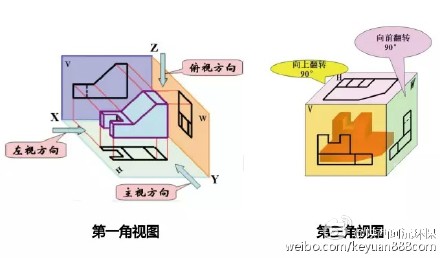

目前，在國際上使用的有兩種投影制，將物體置于第一象限內，以「視點(觀察者)」→「物體」→「投影面」關系而投影視圖的畫法，即稱為第一角投影（又稱“第一角畫法”）；在三投影面體系中，若將物體放在第三分角內，并使投影面處于觀察者和物體之間，這樣所得的投影稱為第三角投影（又稱“第三角畫法”）。

中國、英國、德國和俄羅斯等國家采用第一角投影，美國、日本、新加坡及港資臺資企業等國家采用第三角投影。ISO國際標準規定：在表達機件結構中，第一角和第三角投影法同等有效。

         在西安中水回用處理工程設計中，總圖一般由工藝專業來完成，在制圖方面主要參考國家頒布的《總圖制圖標準》（GB/T 50103-2010）。

本文主要就《總圖制圖標準》中水回用處理設計的相關部分條文進行說明。

1、基本規定

1）圖線

圖線部分的規定主要是說明了粗、中、細的實線與虛線不同的用途，其中粗實線用于地面的可見輪廓線，這樣比較容易讀出平面的占地大小。

2）比例與計量單位

總圖的比例一般較小，總圖中的計量單位坐標、標高、距離以m計，詳圖可以以mm為單位。

3）坐標標注

總圖定位是其最重要的功能之一，通過坐標標注體現。總圖的坐標標注可分為兩個體系：測量坐標體系與自設坐標體系。在有條件時盡量選用測量坐標體系，施工時方便定位。

在坐標標注的條文中規定了標注的方式，還明確了各建筑物、構筑物、管線等的定位點：建筑物、構筑物的外墻軸線交點；圓形建筑物、構筑物的中心；管線的中心交叉點和轉折點等。

4）標高標注

標高標注部分規定了標高應為絕對標高，主要是用于和外部條件對接。標注相對標高時，要注明相對標高與絕對標高的換算關系。

條文中還規定了需要標注的標高位置：建筑物室內±0.00的絕對標高、構筑物有代表性的標高（指明標高位置，如池底等）、道路路面中心線交點及變坡點標高等。

5）名稱和編號

總圖上建筑物、構筑物應注寫名稱，圖面無足夠位置時編號列表標注在圖內。

2、圖例

圖例中列明了建構筑物、道路、管線、綠化等的畫法，也包括了標注方法，供總圖制圖時參考。
